KK线性模组系列

发布时间:2016/09/03 KK模组 浏览次数:5152

线轨与丝杆的技术与经验,结合螺母与滑块的一体化设计,并搭配高刚性的ü型轨最佳化断面,可达到最佳的空间利用及大幅减少安装的时间,确保其高刚性与高精度的要求,而其钢珠滚动面采用2列歌德式圆弧及45°接触角的优越设计,更提供了四方向的负荷能力。

详细参数
产品目录索引导航
[隐藏]


PS.该产品,仅提供产品选型参考!我们生产的产品是线性模组。

产品特性

多工设计:整合驱动用的滚珠螺杆及导引用ü型轨道,除提供精密直线运动,也能搭配多功能配件在导入多用途的应用设计时非常方便,也能达成高精密线性传动的需求。
体积小重量轻::U型轨道可当导引轨道,亦用搭平台结构,大幅缩小安装体积,并以有限元素设计出最佳化结构,得到最佳刚性与重量比例低扭力与低惯量的平顺定位运动,可减少能源耗用。
高精度与高刚性:藉由各方面的荷重对钢珠接触位置的变形量分析,得知此精密线性魔族具高精度与高刚性的特性以有限元素法的最佳化结构设计,得到最佳刚性与重量比例。
检测容易与配备齐全:定位精度,定位重现性,行走平行度及启动扭力等功能容易检测。
组织便利与维护容易:组装人员不需专业熟手可以组装完成良好地防尘与润滑,容易维护保养,提供机台报废后的再生利用。

产品应用

检查机台,点胶机,表面黏着设备,机械手,粘晶机,覆晶机,自动打孔机。
亦可依客户设计要求组合X-Y平台。

产品型号规格

PM50标准型

pm40

PM60标准型/轻载型

pm60

PM86标准型/轻载型

pm86

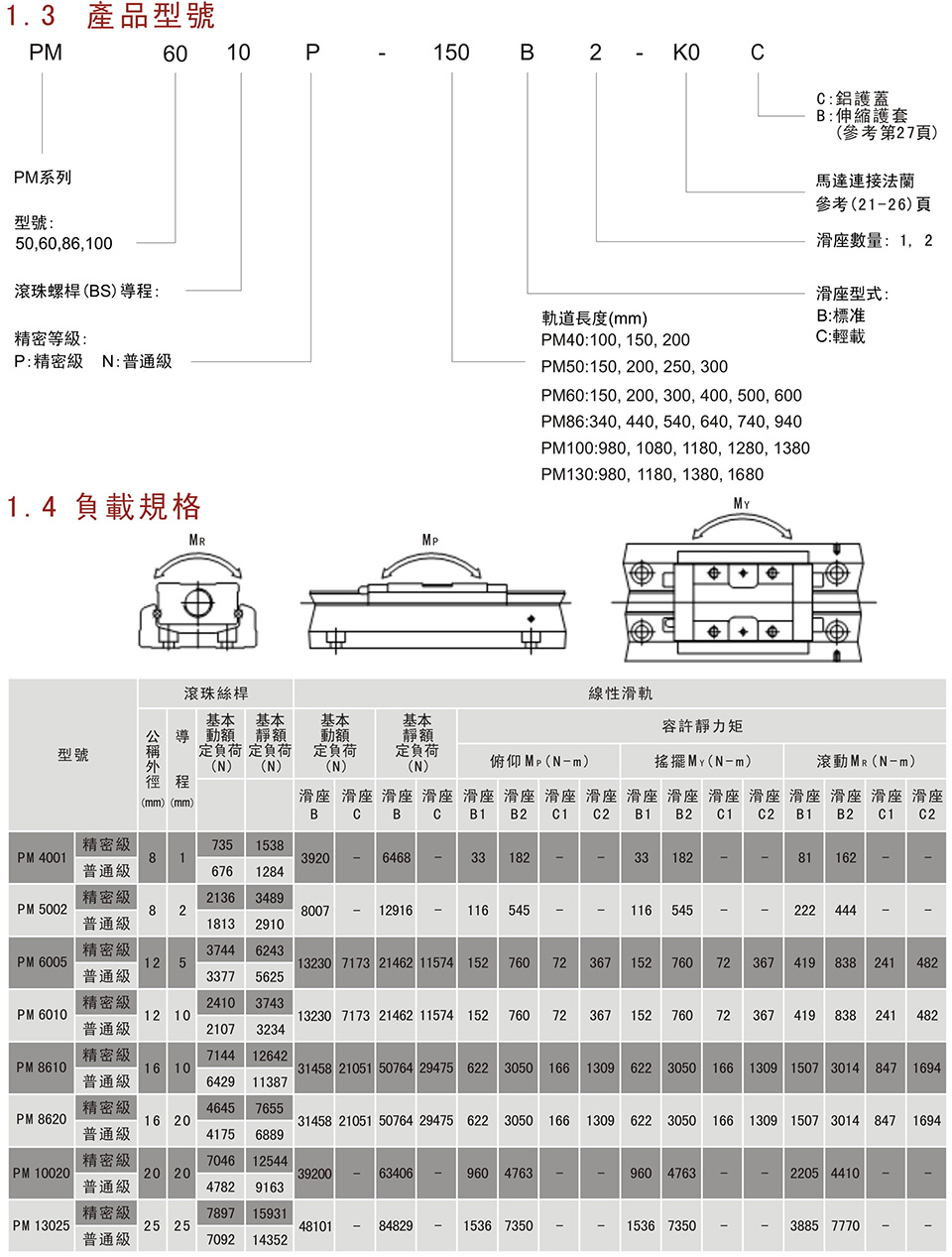

规格定义

ggdy1
ggdy

精度等级

jddj

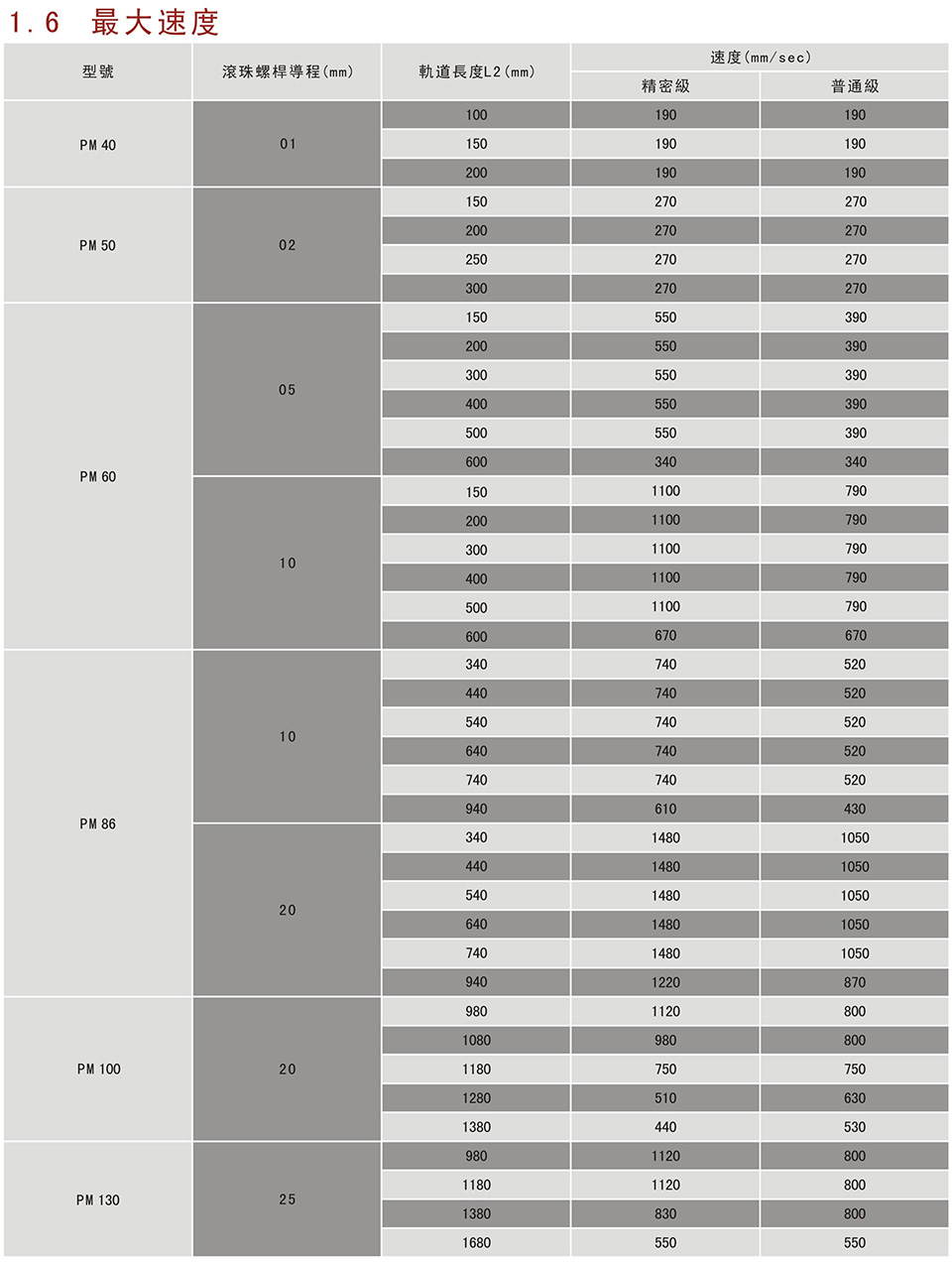

最大速度

zgsd

寿命计算

smjs

马达座与马达连接法兰

mdzymd

配件选购

ygpj
